BASTIFOR

Panneau :

En treillis acier soudé plat à double fils horizontaux.

Réversible avec picots défensifs de 3 cm non effilés

(en haut ou bas).

Longueur de 2,50 m (entraxe poteaux 2,55 m).



Finition :

- Plastifié vert ou blanc (ou autres teintes selon gamme RAL)

  sur galvanisé.











Type normal :

  Diamètre des fils horizontaux : 2 fois 6 mm.

  Diamètre des fils verticaux : 5 mm.

  Maille : hauteur 200 mm largeur 50 mm.



Type lourd :

  Diamètre des fils horizontaux : 2 fois 8 mm.

  Diamètre des fils verticaux : 6 mm.

  Maille : hauteur 200 mm largeur 50 mm.



Hauteur standard :

0,63 m - 0,83 m - 1,03 m - 1,23 m -  1,43 m -  1,63 m - 1,83 m

2,03 m -  2,23 m -2,43 m - 2,63 m. (hauteur plus haute par

superposition de 2 panneaux avec poteaux spécifiques).



Poteau :

triangulaire à encoches (tous les 10 cm et 5 cm) pour recevoir les

fils horizontaux des panneaux.

Tôle acier norme XP A 49-646 galvanisation sendzimir double

face Z275. Chapeau tôle emboutie, serti avant plastification.



Finition :

- Plastifié vert ou blanc (ou autres teintes selon gamme RAL)

 sur galvanisé.









  Section développée : 220 x 2,5 mm

   Section pliée : 58 x   85 mm de 1,00 m à 2,90 m de haut.

  Section développée : 245 x 2,9 mm

   Section pliée : 58 x 105 mm de 3,10 m à 3,50 m de haut.



Hauteur standard :

1,00 m - 1,20 m - 1,40 m - 1,60 m - 1,80 m -  2,00 m - 2,20 m

2,50 m - 2,70 m - 2,90 m - 3,10 m* - 3,50 m*.

*Pour ces 2 dimensions, pas de chapeau sur les poteaux et

 encoches à 50 mm.



Montage : mettre le panneau dans les encoches et le bloquer,

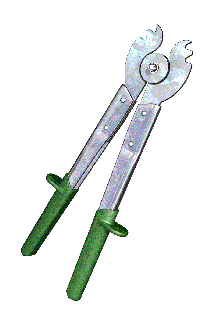

grâce à deux cales inox , la pince Coquibus permet de les placer

sans effort à travers les encoches des poteaux.



Options :

- Pose de dalle béton hauteur 0,25 cm ou 50 cm en partie basse

  avec feuillure démontable (1).

- Bavolet avec panneaux (2).

- Bavolet avec 3 rangs de ronces (3).

- Poteaux de réparation pour avaries.

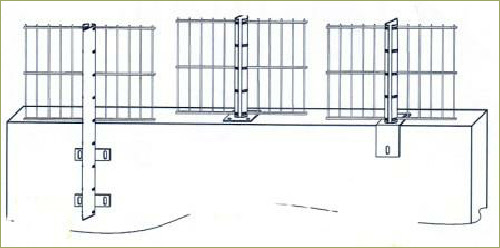

- Poteaux avec platine anglaise soudée (5).

- Poteaux avec platine plate soudée ou platine fourreau (6).

- Poteau avec platine équerre soudée (7).



















Fiche technique

Panneau normal

Fiche technique

poteau

Fiche technique

Panneau lourd

Notice de pose

Feuillure démontable





1

2

3

4

5

6

7



Vert mousse RAL 6005              Noir RAL 9005



Blanc pur RAL 9010                   Gris pierre RAL 7030











Vert mousse RAL 6005              Noir RAL 9005



Blanc pur RAL 9010                   Gris pierre RAL 7030
