TREILLIS SERRURIER

Le grillage serrurier est composé de fils tréfilés,

soudés perpendiculairement.



Ses mailles carrées ou rectangulaires, d’un équerrage parfait, offrent une

rigidité importante avec des tolérances dimensionnelles très étroites.



Panneaux de dimension standard :

En fil clair (acier brut) ou en fil galvanisé B (galvanisé avant soudure)

ou inox (304 ou 304L).



Panneaux sur devis (avec quantités minimum) :

Dimension hors standard, maille hors standard,

diamètre de fil de 2,00 mm à 12 mm,

avec about mi-maille, about demi-diamètre, about arasé,

about appointé, pliage, cintrage.



Qualité :

clair, galvanisé, inox 304, inox 304 L, inox 316 L,

plastifié selon teinte ral sur galvanisé B.



treillis serurier

Dimension

    (mm)



Diamètre

du fil (mm)

  Maille

   (mm)

Poids

Kgs

2000 x 1000

2,5

20 x 20



2000 x 1225

2,7

25 x 25

8,66

2000 x 1600

4,0

40 x 40

15,78

2000 x 1000

4,0

50 x 50

7,89

2000 x 1600

4,0

50 x 50

12,62

2400 x 1200

4,0

50 x 50

11,36

2500 x 2000

4,0

50 x 50

19,72

5000 x 1600

4,0

50 x 50

31,56

2500 x 2000

4,0 x 3,0

50 x 25

20,85

2500 x 2000

4,0

100 x 50

14,79

2000 x 1000

6,0

100 x 50

13,32

2000 x 1600

6,0

100 x 50

21,30

2000 x 1600

6,0

100 x 100

14,20

2400 x 1200

4,0

40 x 40

14,20

2400 x 1200

4,0 x 3,0

80 x 22



2400 x 1200

4,0 x 3,0

80 x 10,5

18,67

Tableau des panneaux standard acier

               en

      fil clair ou galvanisé



Dimension

    (mm)



Diamètre

du fil (mm)

  Maille

   (mm)

Poids

Kgs

2000 x 1000

4,0

50 x 50

7,89

2000 x 1000

3,0

50 x 50

4,44

2000 x 1000

4,0

40 x 40

9,86

2000 x 1000

3,0

40 x 40

5,55

2000 x 1000

3,0

30 x 30

7,37

2000 x 1225

2,5

25 x 25

7,43

2000 x 1000

4,0 x 3,0

80 x 22

7,61

2000 x 1000

3,0

80 x 10,5

11,15

2000 x 1000

3,0

105 x 15

9,38

2000 x 1000

2,5

20 x 20

7,59

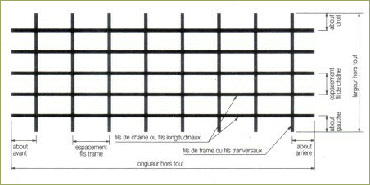

lexique treillis soudé
lexique grand
lexique about
abouts grand

Tableau des panneaux standard

     acier en fil inox 304



Télécharger

Cartérisation

& normes

&

Fiche cartérisation & normes.pdf

Fiche technique

treillis standard



Fiche technique epinoche.pdf
